GE Druck PACE CM3 – TERPS® Teknolojisinden güç alan kontrol modülü

• Druck PACE CM3, Druck’un yeni nesil yüksek hassasiyetli basınç kontrolörlerinin bir parçasıdır. TERPS teknolojisini özünde kullanmak, benzeri görülmemiş düzeyde bir performans ve doğruluk sağlar.

• Druck basınç kontrol sistemi, en hızlı basınç kontrolörlerini en doğru kontrol modülü olan CM3 ile birleştirir. Çekirdeğinde Druck tarafından yerleşik TERPS® (Trench Etched Rezonant Basınç Sensörü) teknolojisinin uygulanması nedeniyle, PACE CM3, kontrolörler için benzeri görülmemiş metrolojik özellikler ve sonuçta ortaya çıkan performans seviyeleri sunar.

• PACE’nin modüler yapısı, mevcut müşterilerin PACE kontrolörlerini CM2’den (veya daha düşük) çok az aksama süresi ile kolayca geliştirilmiş doğruluk CM3 serisine yükseltebilecekleri anlamına gelir.

ÖZELLİKLER

• Eşsiz bir performans düzeyi sunan benzersiz TERPS Teknolojisi.

• +/- 11ppm rdg + 26ppm FS doğruluğu.

• Bir PACE kasasına kolayca takılabilen değiştirilebilir sağlam kontrol modülü.

• Kontrol modülünde saklanan kalibrasyon verileri (yeniden kalibrasyon için yalnızca CM’nin gönderilmesi gerekir).

• Yüksek hızlı basınç kontrolü.

• Geniş basınç aralığı seçeneği.

•4Sight2 Yazılımı ile otomatik kalibrasyon ve veri entegrasyonu.

• Uzun süreli istikrar.

Teklif Al

Kategoriler: GE Druck, Kalibratör, Kalibratörler Etiketler: ge druck, kalibratör, kominikator, modüler kalibrator

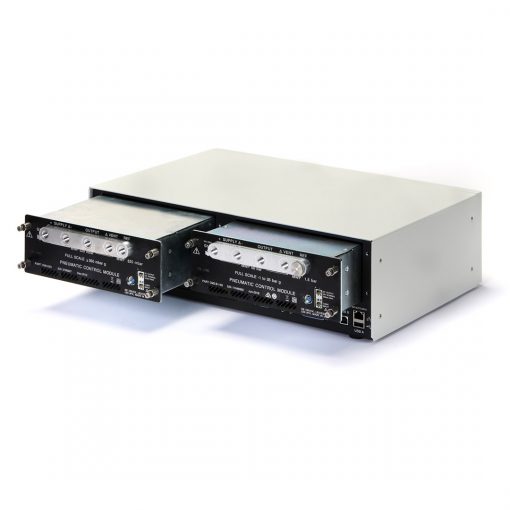

Kontrol modülleri, şasi arasında değiştirilebilir ve modüler tasarım, kullanıcıların basit ve anında kullanım için modülleri basitçe takmalarına olanak tanır. Bu modüllerin bir yelpazesine sahip olmak, PACE serisinin çok yönlülüğünü artırır.

• Bir PACE kasasına kolayca takılabilen değiştirilebilir sağlam kontrol modülü

• Kontrol modülünde saklanan kalibrasyon verileri (yeniden kalibrasyon için yalnızca CM’nin gönderilmesi gerekir)

• Yüksek hızlı basınç kontrolü

• Geniş basınç aralığı seçeneği

• Standart, yüksek veya birinci sınıf basınç ölçüm hassasiyeti seçimi

• Sözde gösterge/mutlak gösterge ve kontrolü etkinleştirmek için mevcut barometrik referans

• Havacılık versiyonu

*** Ekran doğruluğu, Sıcaklık stabilizasyonu, Sıcaklık dağılımı ve yük etkisi bilgileri farklı blok fonksiyonlarda değişkenlik göstermektedir. Detaylı bilgi için ürün veri sayfasına bakınız.

Özellikler

• Güç kaynağı: 90 V AC – 130 V AC @ 47 – 63 Hz ve 180 V AC – 260 V AC @ 47 – 63 Hz. IEC320 C14 konnektör aracılığıyla evrensel giriş.

• Çevresel sıcaklık:

Çalışma / kalibre edilmiş sıcaklık:

10°C … 50°C
15°C … 45°C

Depolama sıcaklığı:

-20°C … 70°C

• Nem: %5 RH – %95 RH yoğuşmasız

• Şok: Mekanik şok EN61010’a uygundur

• Sızdırmazlık: IP20 (EN60529), Sadece iç mekan kullanımda

• Ağırlık: 5 kg (PSU ve ambalaj hariç)

TEKNİK ÖZELLİKLER

Basınç aralıkları

• BAR Mutlak: 2, 3 ½ , 8, 11, 21, 36 ve 71 Bar mutlak

• PSI Mutlak: 30, 50, 116, 160, 304, 522 ve 1029 PSI mutlak

İletişim

• RS232, USB ve IEEE-488, SCPI, öykünme (modele bağlı olarak DPI520, DPI500, DPI510 ve DPI515)
• Ethernet (SCPI kullanan VXI-II ve Soketler)

Verim

• Referans hassasiyeti:

2, 3,5 bar a için %0,001 FS, doğrusal olmama, histerezis, tekrarlanabilirlik ve kalibre edilmiş sıcaklık aralığında sıcaklık etkilerini içerir.

8-71 bar a için %0.0015 FS, doğrusal olmama, histerezis, tekrarlanabilirlik ve kalibre edilmiş sıcaklık aralığında sıcaklık etkilerini içerir.

• Denetleyici kararlılığı: Mutlak aralık FS’nin %0,001’i.

Performans özellikleri

• Doğruluk:

Mutlak aralıklar 2, 3,5 bar doğruluk (2 Sigma) kalibre edilmiş sıcaklık aralığı üzerinde %0,0016Rdg + %0,0033 FS. 8-71 bar %0.0011 RDG + %0.0026 FS.

Ölçüm hassasiyetini, ölçüm uzun vadeli kararlılığını (aşağıya bakın) ve kalibrasyon ekipmanının genişletilmiş belirsizliğini içerir. Sözde gösterge aralıklarının doğruluğunun RSS (kök kareler toplamı) yöntemini kullanarak barometre belirsizliğini içermesi gerekecektir.
